the circuit at the right shows a 3 - cell, 1 - bulb circuit. bulb brightness and current is represented by…

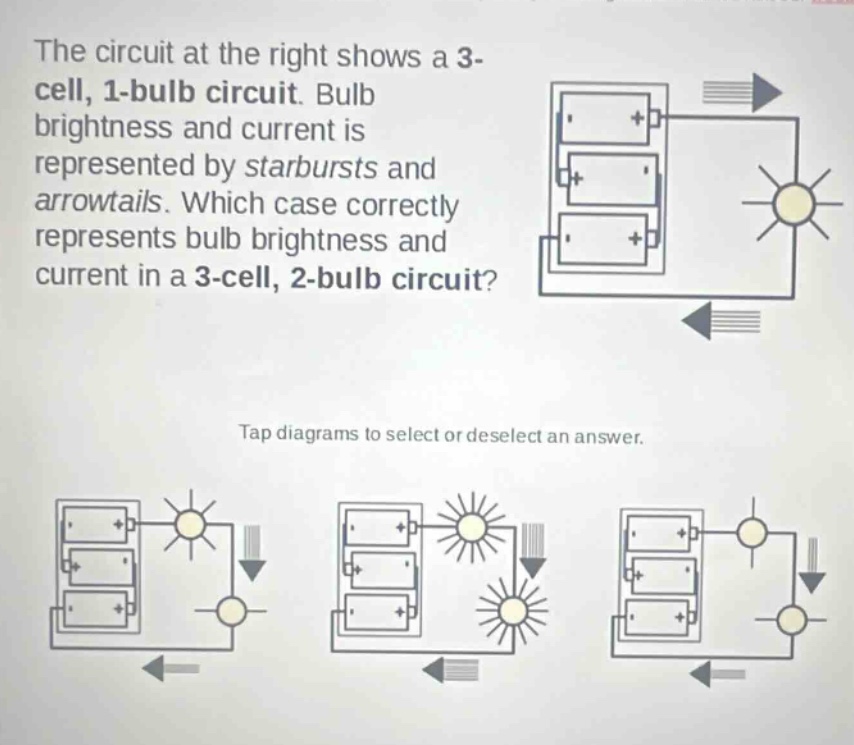

the circuit at the right shows a 3 - cell, 1 - bulb circuit. bulb brightness and current is represented by starbursts and arrowtails. which case correctly represents bulb brightness and current in a 3 - cell, 2 - bulb circuit? tap diagrams to select or deselect an answer.
Answer
Explanation:
Step1: Analizar la resistencia total
En un circuito en serie con más bombillas, la resistencia total aumenta. En un circuito de 3 - celdas (fuente de voltaje) y 2 bombillas en serie, la resistencia total es mayor que en un circuito de 3 - celdas y 1 bombilla.
Step2: Aplicar ley de Ohm ($I = \frac{V}{R}$)
Donde $I$ es la corriente, $V$ es el voltaje y $R$ es la resistencia. Como el voltaje de la fuente (3 - celdas) es constante y $R$ aumenta al agregar una segunda bombilla, la corriente $I$ disminuye.
Step3: Relación entre corriente y brillo
El brillo de una bombilla está relacionado con la potencia disipada $P = I^{2}R$ (para una resistencia constante de la bombilla). Como la corriente $I$ disminuye al agregar una segunda bombilla en serie, el brillo de cada bombilla disminuye.
Answer:
La tercera opción (las dos bombillas tienen menos brillo y menos corriente representada por menos rayos y una flecha más pequeña) es la correcta.
